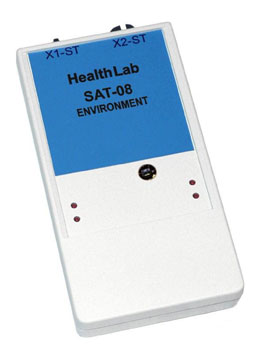

Der HealthLab Mess-Satellit SAT-08 ist ein Messmodul des psychophysiologischen Monitoring-Systems HealthLab. Im Rahmen von Messungen mit HealthLab erfasst der Satellit SAT-08 das Mikroklima in unmittelbarer Nähe zum Probanden. Es werden die Lufttemperatur, die Luftfeuchtigkeit und der Luftdruck gemessen.
|
Best.-Nr. |
Typ |
Bestellhinweise |
|---|---|---|
|
E1131 |
SAT-08 Umweltsatellit |
Lufttemperatur, -feuchtigkeit und -druck |
Details
Der HealthLab Mess-Satellit SAT-08 ist ein Messmodul des psychophysiologischen Monitoring-Systems HealthLab. Im Rahmen von Messungen mit HealthLab erfasst der Satellit SAT-08 das Mikroklima in unmittelbarer Nähe zum Probanden. Es werden die Lufttemperatur, die Luftfeuchtigkeit und der Luftdruck gemessen.
Die Mess-Satelliten des HealthLab-Systems können zeitgleich mit bis zu sechs ( Strombedarf beachten! ) weiteren Satelliten über den seriellen Systembus ( HealthLab Serial Slave Bus ) am Heally-Master ( z.B. HFM-01 ) betrieben werden. Über diesen Bus versorgt der Master die Satelliten mit Energie und steuert den Datenaustausch. Jedem Satelliten ist eine eindeutige Adresse zugeordnet ( 1 ... 26 ). Der SAT-08 hat standardmäßig die Adresse '8'. Diese Slave-Adresse ist werksseitig voreingestellt, kann aber im Bedarfsfall durch den Hersteller modifiziert werden. Das HealthLab-System ist als mobiles, autarkes Messsystem konzipiert, ist aber genauso gut stationär, mit ständiger Verbindung zum Host-Computer, einsetzbar.
Für die Anwendung des HealthLab - Systems steht das Softwarepaket 'HealthLab' zur Verfügung. Es beinhaltet das Modul 'Heally Control', welches dem Anwender die Konfiguration des Systems, die Anzeige der Daten und die Durchführung von Messungen ermöglicht. Für komplexe psycho-physiologische Experimente stehen weitere Software-Module zur Verfügung.
|
Eigenschaft |
Wert |
|---|---|
| Bezeichnung | HealthLab Messsatellit SAT-08, Lufttemperatur, Luftfeuchte, Luftdruck |
| Spannungsversorgung / Stromaufnahme | 3,3 V DC via Master / 28 mA |
| Datenerfassung | ( interne Sensoren ) Messbereiche siehe Kanaltabelle |
| Lufttemperatur | ( bedingt ) -10 … 120 °C, Genauigkeit ±0,3 °C |
| Luftfeuchte | 5 … 95 % RH, Auflösung 0,1 % |
| Luftdruck | 500 … 1.500 hPa, Auflösung 0,001 hPa |
| Digitale Schnittstellen | RS-485 vom Master / Satelliten zum Satelliten über vieradriges geschirmtes Kabel 460 kbps |
| Klimatische Bedingungen | nach DIN EN 60204-1 ( 05-2010 ) |
| Umgebungstemperatur | Betrieb: -20 … +60 °C Transport / Lagerung: -25 … +60 °C |
| Luftfeuchte / Höhe | 20 … 90 % r.F. ( ohne Betauung ) bis 8.000 m |
| Maße | B / H / T : 46 x 85 x16 mm Gewicht : 45 g |
|
Best.-Nr. |
Typ |
|---|---|
| E1816 | VSS-03 Candy-Kabel (SAT-SAT Verbindungskabel) |
| E1276 | VSMS-10 Verbindungs- kabel Master / Satellit |
