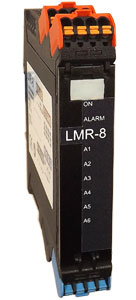

Das Logikmodul LMR-8 ist ein frei konfigurierbares Gerät (Mini-SPS) zur Erfassung, Verarbeitung und Ausgabe von Analog- sowie Digitalwerten.
|
Best.-Nr. |
Typ |
Bestellhinweise |
|---|---|---|
| E2123 |
LMR-8 |
|
Details
Das Logikmodul LMR-8 ist ein frei konfigurierbares Gerät (Mini-SPS) zur Erfassung, Verarbeitung und Ausgabe von Analog- sowie Digitalwerten.
Erfasst werden können Spannungen bis 480 V (AC) und/oder bis 32 V (DC) sowie Digitalsignale. Die Signale lassen sich mit Hilfe von Logikgattern und/oder Wahrheitstabellen beliebig miteinander verknüpfen und auf die frei konfigurierbaren Ausgänge legen. Hierfür sind, anders als bei herkömmlichen SPS, keine Programmierkenntnisse erforderlich. Zur Verfügung stehen insgesamt 40 Logik-Gatter, 16 remanente Flip- Flops sowie 16 Timer und 8 Wahrheitstabellen.
Zur Ein- und Ausgabe besitzt das Gerät vier konfigurierbare Ein-/Ausgänge (EA3 – EA6), die sich sowohl als Analog- oder Digitaleingang als auch als Digitalausgang verwenden lassen, einen weiteren konfigurierbaren Ein-/Ausgang (EA1/DE1) als Digitalein- oder Analogausgang und den Digitaleingang EA2/DE2 sowie zwei Relais (1x Wechsler, 1x Schließer). Der Analogausgang kann unter anderem als PID-Regler konfiguriert werden.
Durch einen definierten Kontaktstrom lassen sich mit den Digitaleingängen DE1 und DE2 potentialfreie Kontakte auslesen. Die Konfiguration des LMR-8 erfolgt komfortabel mithilfe der Parametrier-Software Geräteverwaltung (GV 2 – ab Version V2.36 erforderlich).
|
Eigenschaft |
Wert |
|---|---|
|
Hilfsspannung Ub |
12 V DC/24 V DC (9 ... 34 V) |
|
Leistungsaufnahme |
ca. 4 W bei 24 V DC |
| Ein-/Ausgang EA1, konfigurierbar |
Digitaleingang, LowActive, |
| Eingang EA2 | Digitaleingang, LowActive, Kontaktstrom 6 mA, Bürde max. 800 Ω |
| Ein-/Ausgang EA3-EA6, konfigurierbar | Digitaleingang, HighActive, Spannung max. 36 V, Strom typ. <4 mA oder Digitalausgang, V+ schaltend, max. 300 mA, kurzschlussfest bis 28 V UB oder Analogeingang, 0-36 V, 12 Bit, +/- 50 mV |
| Relais-Ausgänge A1/A2 | 1x Wechsler-Relais 230 V / 50 Hz / 2 A 1x Schließer Relais 230 V / 50 Hz / 2 A Mit gemeinsamer Wurzel, potentialfrei |
| Messbereiche: | |
| Spannung | ca. 20 bis 270 / 480 V AC, Klasse 0.3 Toleranz < 0,3 % vom Endwert (270 / 480 V AC) |
| Frequenz | 15,0 Hz bis 100,0 Hz, Klasse 0.1 ab ca. 10 V L-N einstellbar in 0,01 Hz Schritten Wiederholgenauigkeit < 0,01 Hz |
| Betriebsspannung | Genauigkeit ±0,5 V |
| Klimatische Bedingungen | nach DIN EN 60255-1 (09-2010) Umgebungstemperatur: Betrieb: -20 ... 55 °C Lagerung: -25 ... 55 °C |
| Gehäusemaße | B / H / T : 22,5 x 119,2 x 113,6 mm zur Montage auf 35 mm Hutschiene nach DIN EN 60715 |
LMR-8-Datasheet.pdf - Datasheet Englisch
LMR-8-Manual.pdf - Manual Englisch
|
Bestell Nr. |
Typ |
|---|---|
|
KC0215 |
USB-Kabel ( USB-A : B Mini ) |
